Переносной сверлильный станок на электромагнитной подошве своими руками из ручной дрели

При работе с большими металлоконструкциями возникают сложности с их сверлением под прямым углом. Ручной дрелью сделать это ровно невозможно. В таком случае поможет переносной сверлильный станок. Он оснащается электромагнитной подошвой, поэтому мгновенно фиксируется на стальной поверхности, позволяя ее просверлить. Рассмотрим подробно, как его изготовить.

Содержание статьи

Материалы:

Электромагнитные замки 12В 180 кг – 3 шт. — http://alii.pub/68y2bo
листовой металл 2 мм, 5 мм, 10 мм;
зубчатая рейка;
шестерня под рейку;
винты, болты;
блок питания 12В — http://alii.pub/68y2cg
выключатели – 2 шт. — http://alii.pub/68y2g5

Процесс изготовления сверлильного станка на магнитной подошве

Для фиксации станка будут использоваться 3 электромагнитные замки.

Их нужно разобрать, и просверлить на обратной стороне монтажные отверстия.

Из листовой стали вырезается пластина для крепления замков.

Она просверливается, и замки прикручиваются на нее вплотную друг к другу. Для этого в отверстиях нарезается резьба. Для крепления применяются болты под шестигранник.

На полученный блок привариваются бортики из вырезанных полос. В одной из них нужно будет сделать отверстия, чтобы вывести провода от электромагнитов. При выполнении сварочных работ замки следует снять. Швы после сварки зачищаются.

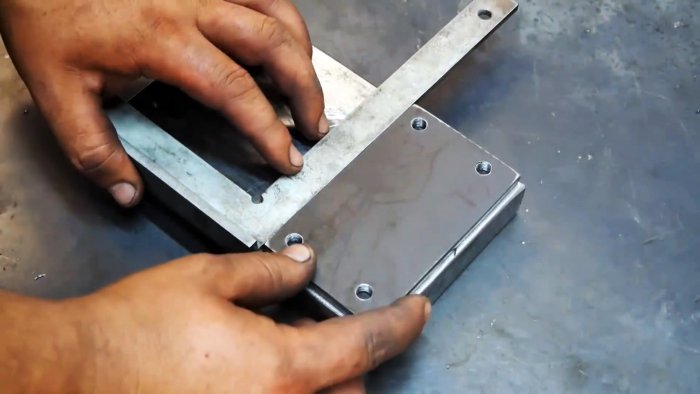

Сразу же нужно вырезать из листовой стали накладку, и прикрутить ее на подошву. К ней будет прививаться колонна станка.

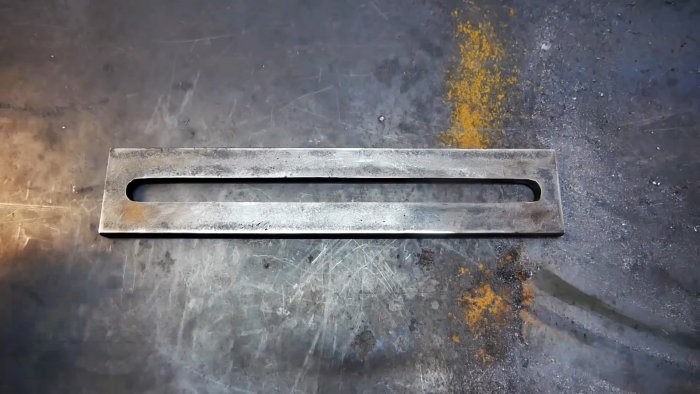

Сама колонна будет иметь хитрое устройство в виде направляющей и скользящего механизма. Для ее изготовления берется стальная полоса сечением 10 мм или больше. В ней нужно вырезать ровный паз.

На заготовку с пазом приваривается парой прихваток полоса поуже, такой же длины. На боковые зазоры ввариваются две узкие вставки.

На стык между узкой полосой и вставкой навариваются прихватками еще 2 полосы. Затем соединенные сваркой детали просверливаются, как на фото.

После этого необходимо сошлифовать торцевые прихватки, чтобы рассоединить заготовки. В итоге получаем деталь с пазом и бортиками, и еще 3 полосы. В отверстиях первой нарезается резьба.

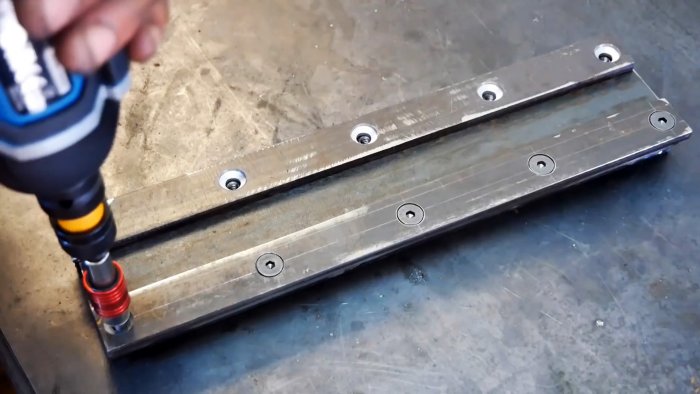

Таким образом, полосы можно собрать в колонну, скрутив винтами с потайными головками. В колоне остается одна скользящая полоса.

Последнюю нужно просверлить, и соединить винтами с небольшой вставкой, двигающейся в пазу. С обратной стороны винты необходимо вкрутить в зубчатую рейку.

По бокам рейки перпендикулярно плоскости колонны привариваются полосы для крепления шестерни. В них просверливают отверстия, чтобы ввести ось, на которой будет вращаться шестерня, передвигая тем самым зубчатую рейку.

С внешней стороны на эти полосы привариваются кольца из трубки с впрессованными подшипниками. Это обеспечит оси с шестерней легкое вращение.

С обратной стороны колонны нужно поставить площадку для крепления дрели. Она представляет собой пластину, и вставку. Они фиксируются к той же полосе, что и зубчатая рейка.

Далее колонна приваривается к накладке подошвы, сделанной ранее. Здесь важно соблюсти прямой угол. Затем колонну можно соединить с магнитной площадкой.

После этого необходимо установить дрель. Для этого из трубы делается хомут. Он приваривается к ранее сделанному креплению через проставку. С помощью хомута дрель надежно зажимается. Теперь, если вращать шестерню, то дрель будет подыматься и опускаться.

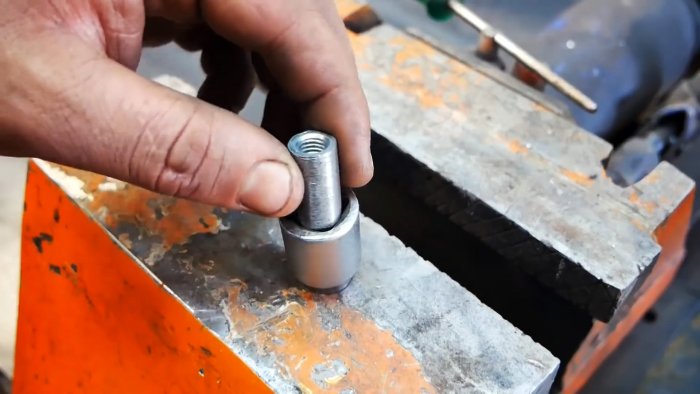

Далее нужно заняться рукоятью подачи. Ее основные делается из обрезка головки, с вваренной удлиненной гайкой, соответствующей по резьбе оси шестерни. К оголовку приваривается 3 луча из прутка.

На их края надеваются ручки от отверток. Для этого прутки греются, и пластиковые рукояти вплавляются сверху.

Из тонкого листового металла сваривается кожух с ручкой, чтобы закрыть колонну. Без него ее зазоры забьются, и механизм будет заклинивать.

Теперь можно покрасить детали. Поле этого станок собирается.

Чтобы электромагнитная подошва работала, нужно подключить ее к блоку питания на 12В.

Тот легко прячется в кожух. Запитать блок можно от провода, идущего к дрели. Также в кожух врезается 2 выключателя. Один будет запускать дрель, а второй магнитную подошву.

Такой станок может фиксироваться на любой стальной поверхности даже вверх подошвой. Он будет незаменим там, где требуется точное ответственное сверление.
