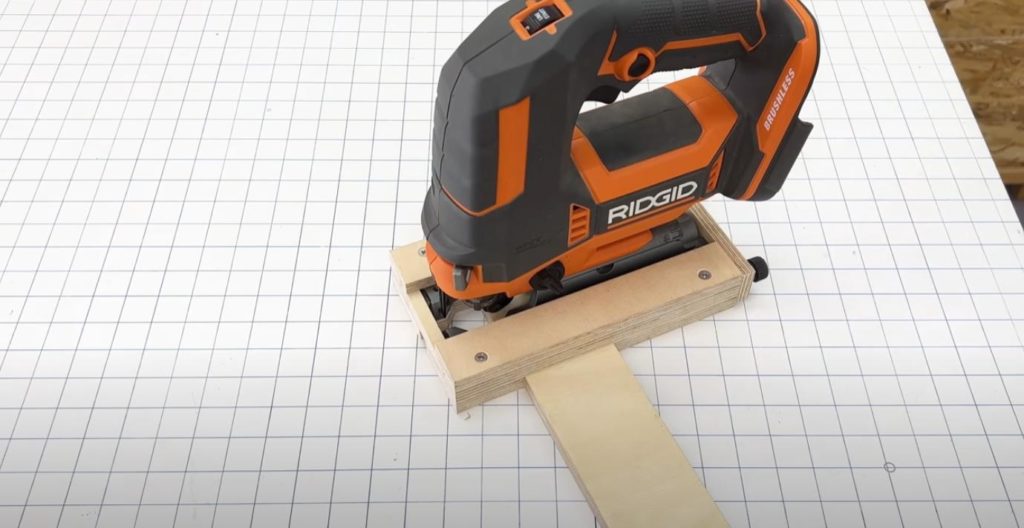

Направляющая существенно упрощает работу с ручным электролобзиком. Ее главное достоинство в том, что пропил получается аккуратным и точным.

Есть много разных видов подобных приспособлений и в сегодняшней статье мы расскажем об одной из наиболее простых и удобных конструкций.

Для изготовления самодельной направляющей можно использовать доски или фанеру. Также подойдет МДФ.

Основные этапы работ

Сначала из листа фанеры толщиной 16—18 мм вырезаем опорную площадку для электролобзика. В ней нужно вырезать отверстие под пилку.

По краям опорной площадки приклеиваем бортики. Расстояние между ними должно быть равно ширине опорной платформы лобзика, с небольшим припуском.

Поверх бортиков приклеиваем еще по одной деревянной планке. Они выступают в роли ограничителей, чтобы лобзик в процессе работы не задирался вверх.

Спереди опорной площадки приклеиваем упор, который не даст лобзику сдвигаться вперед при вибрации.

Сзади опорной площадке высверливаем два отверстия и вкручиваем в них резьбовые втулки.

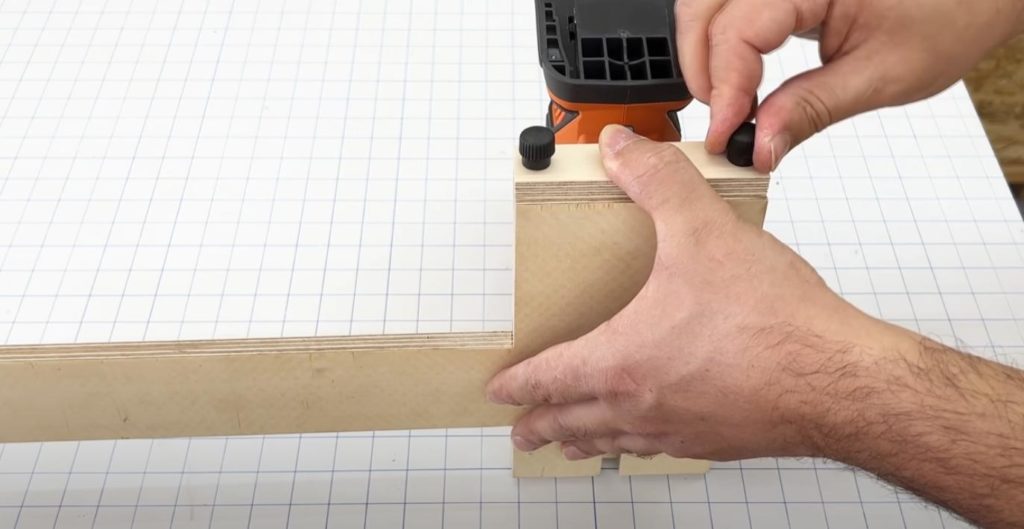

Когда мы установим лобзик, то зафиксируем его дополнительно с помощью торцевой «заглушки», которая крепится с помощью барашковых винтов.

К нижней части опорной площадки прикручиваем две заготовки, как показано на фото ниже.

Длинная часть нужна для крепления подшипников. А подшипники, в свою очередь, нужны для того, чтобы пилка пилила ровно.
