В сегодняшней статье расскажем, как самостоятельно изготовить направляющий рельс для секционных раздвижных ворот.

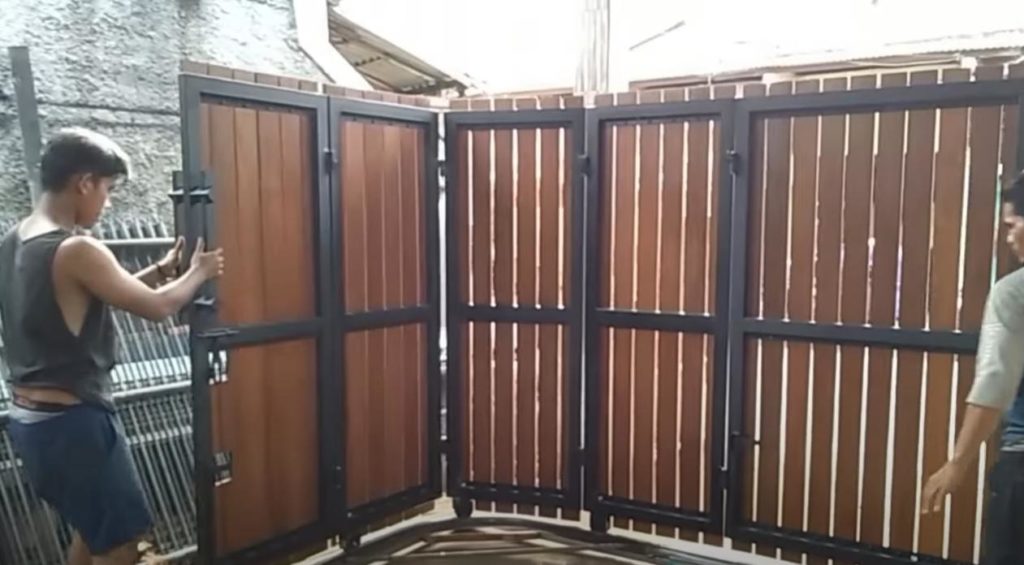

Конструкция таких ворот подразумевает, что они будут перемещаться не по прямой, а под некоторым радиусом.
Соответственно, направляющий рельс необходимо изготовить не прямым, а дугообразной формы. Сделать это очень просто.
Необходимые материалы:
- металлический уголок;
- стальной круглый прут.
Своим личным опытом изготовления направляющего рельса поделился с нами автор YouTube канала IR welder Ciamis.
Основные этапы работ
Первым делом необходимо отрезать кусок металлического уголка требуемой длины. Размечаем его, затем болгаркой делаем надрезы и сгибаем до нужного радиуса. Временно крепим уголок к рабочему верстаку на саморезы.
Далее отрезаем кусок стального круглого прутка, сгибаем его, примеряем к уголку (радиусы должны быть одинаковыми) и, если все хорошо — привариваем.
Стальной круглый пруток подбирается таким образом, чтобы его диаметр соответствовал ширине канавки на ролике.
На следующем этапе привариваем к металлическому уголку укосины и завариваем швы в месте надрезов. Зачищаем болгаркой.
В завершении останется только покрасить направляющий рельс. Обратите внимание: красить надо уголок, круглый пруток не трогаем, так как по нему будет ездить ролики.
